打捆机工作原理

来源:发财农业网时间:2019-12-02 14:14:48编辑:yangqian 当前位置:发财农业网 > 农资 > 农机 > 手机阅读

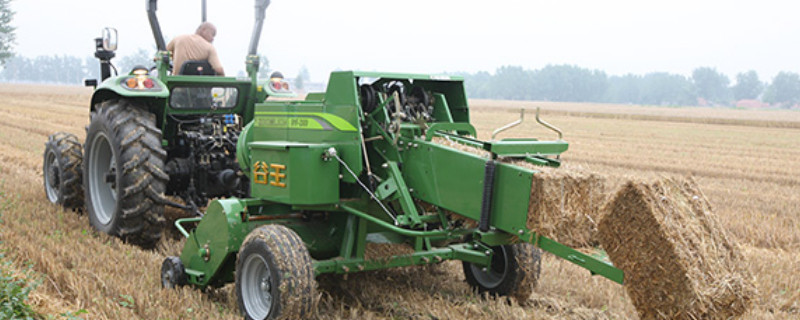

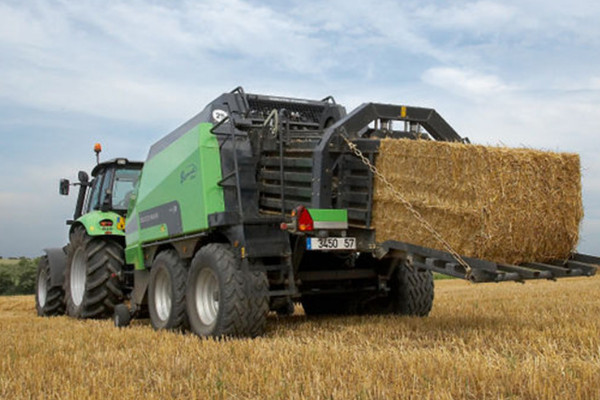

打捆机主要通过捡拾机构、卷压滚筒机构、扎线机构和放捆机构自动完成软茎草类的捡拾、成型、打捆和放捆过程。拖拉机的动力输出轴通过万向传动轴,将拖拉机的动力输入到捆扎机的输入轴,使用拖拉机液压输出接口控制油缸活塞伸缩,实现放捆作业。

打捆机工作原理

1、捡拾机构

打捆机工作原理

打捆机捡拾器弹齿的运动由捡拾器一端的曲柄、滚轮以及凸轮盘组成的定向滚轮机构控制,再另一端安装有超越离合器,避免因为意外情况导致的捡拾器反转。同时,捡拾器配备了悬挂以及升降装置,可以有效的保证弹齿具有稳定的离地间隙。

2、卷压滚筒机构

打捆机工作原理

工作过程中,拖拉机牵引捡拾打捆机跨骑在收货后成垄的秸秆草上,随着拖拉机的前进,挂上动力输出轴,已预调好适当高度的拾草机构开始转动,捡拾秸秆草喂入卷压室,随着捆扎机滚筒的连续转动,进入卷压室的秸秆草逐渐由小变大形成紧密圆捆。

3、扎线机构

当草捆达到预定密度时,自动打开涨捆开关,报警喇叭鸣响,司机停止拖拉机前进,推动送绳离合器,送绳开始,当发现送绳加快时,松开离合器,拖拉机动力输出轴继续转动扎绳开始。绕预定圈数后,自动割断绳索,扎绳结束。

4、放捆机构

打捆机工作原理

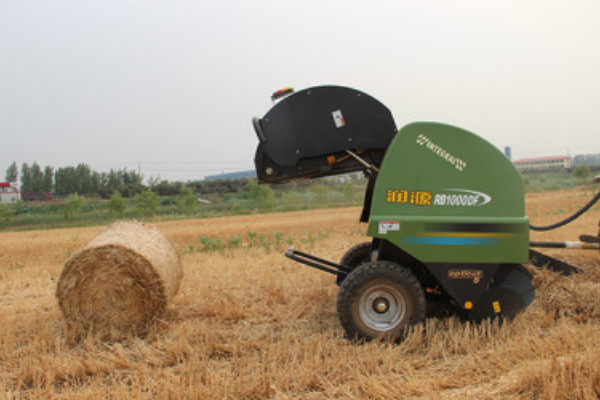

扎线借结束后,司机拉动液压操作杆使液压阀换向,油缸工作,后机架打开,抛出草捆。放捆后,复位液压阀,关闭后机架,一个循环结束,拖拉机继续前进,捡拾开始下一个循环。
